Meccano CAD modellek

Virág Zsolt, III. osztályos tanuló, gépésztechnikus, számítógépes szerkesztő, Beszédes József Mezőgazdasági és Műszaki Iskolaközpont, Magyarkanizsa
Felkészítő tanár: Tóth Béla

A Meccano rövid története

Az első szettek 15 különböző elemből álltak, és már akkor fémből készültek. Az újszerű játékötlet hatására a vállalat növekedésnek indult. A néhány rákövetkező évben rengeteg féle modellt gyártottak, és újabbnál újabb termékeket mutattak be.

1907-ben új gyárat alakítottak a Duke Street-en, majd néhány évvel később a West Derby Road-ra költöztek, egy nagyobb épületbe. 1908-ban Hornby megvásárolta a partnere részét, és elnevezte a gyárat, valamint a konstrukciós készletet is Meccanonak. A Meccano ezidő szerint nikkel lemezekből és szerelvényekből állt.

A vállalat rengeteg országba exportált (Kanada, Ausztrália, Új-Zéland, India, és a Brit Nemzetközösség más országaiba). Majd Franciaország, Spanyolország, Argentína következett, néhány évvel később már az USÁ-ban, New Yersey-ben is alapítottak gyárat. Ezzel lezárult a kör, és betört a termék az amerikai piacra.

1914-re egy hatalmas új gyár működött Liverpoolban, a Binn utcában. Ez a hely lett a Meccano otthona az elkövetkező 66 évre. A gyár működését nem szakította meg az I. Világháború sem. Az első Meccano Magazin 1923-ban jelent meg.

Mind a mai napig akadnak olyan felnőtt emberek, akik szívesen építenek Meccano-ból. Ezek az építmények azonban nem egyszerű kis gépek vagy járművek, hanem hatalmas, hónapokig készülő "mérnöki munkák". Évente találkozókat rendeznek, ahol megmérettetik magukat. Ezek a férfiak többnyire 50-70 évesek, akiknek a gyerekkorában meghatározó élményt nyújtott a Meccano.

Ma már a Meccanot átvette az Erector cég és Franciaországban gyártják a játékokat.

Forrás: http://www.gyermekkucko.hu/index.php

A Solid Edge alkalmazás



Iskolánkban a gépészeti szakon, mindenki egyaránt a Solid Edge-t használja, amely egy CAD program. Hogy mi is valójában a CAD? CAD (angolul: Computer Aided Design = számítógéppel segített tervezés) rendszer alatt több, számítógépen alapuló eszközt értünk, mely a mérnököket és más tervezési szakembereket tervezési tevékenységükben segíti. A jelenleg használatos CAD programok a 2D (síkbeli) vektor-grafika alkalmazásán rajzoló rendszerektől a 3D (térbeli) parametrikus felület- és szilárdtest modellező rendszerekig a megoldások széles skáláját kínálják.

A Solid Edge felkínálja nekünk:
- Alkatrész készítését
- Lemez alkatrész készítését
- Műhelyrajz készítését
- Hegesztést
- Szerelést



Alkatrész környezetben:



Hogyan készül el egy modell a SE-ben

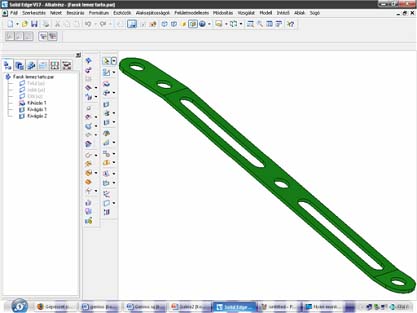

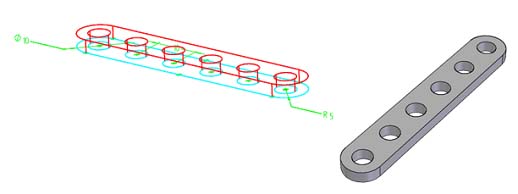

Bemutatnám egy egyszerű alkatrészen, hogy miként készül el Solid Edge- ben… Megrajzoltam a profilt, megadtam az anyag vastagságát, és íme az eredmény.

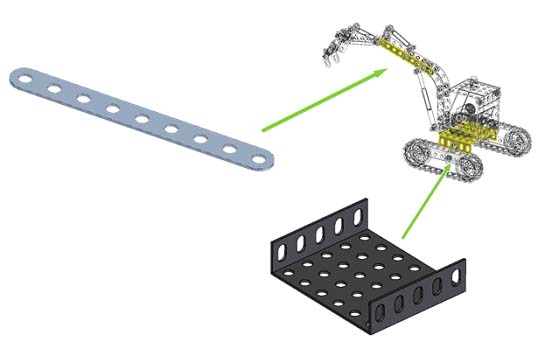

Ezeket az alkatrészeket szerelésben alkalmazzuk. Egy alkatrész többször is előfordulhat egy szerelésen belül.



Meccano munkáim Solid Edge-ben

Munkáim közül elsőként bemutatnám az OLD TIMER repülőgépeket, amiket meccano alkatrészekből építettem fel.



Ezeket a modelleket egy Internetes képen láttam, és úgy modelleztem le, hogy megszámoltam rajta a lyukakat és elkészítettem, amit nem láttam, azt a képzeletemben kitaláltam.

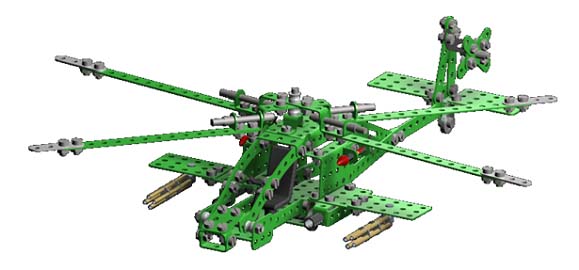

Ez a meccano APACHE helikopter egy igazi kihívás volt számomra, mert nagyon bonyolult a szerkezeti felépítése. A munkám befejeztével annyira megtetszett, hogy elhatároztam megmozgatom.

- Meccano kőolajszivattyú modellje:

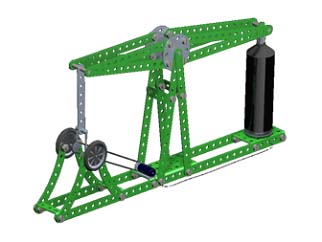

A modell bemutatja a kőolaj szivattyú működési elvét. Ezen az animáción látható ahogyan a forgó mozgást a szivattyú átalakítja egyenes irányú mozgássá.

- Meccano kanalas gép

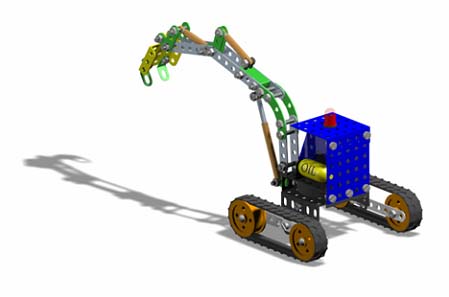

Ezzel a játékmodellel már igazi munkagépet ábrázoltam és vizsgálhattam meg a mozgásait.

Meccano mozgás-szimulációk Solid Edge-ben

- Mechanizmusok

A mechanizmus több, kényszerkapcsolattal rendelkező merev testből áll, melyek egy mechanikai rendszert alkotnak. A kapcsolódó testek egymás mozgását kölcsönösen befolyásolják. A mechanizmusok elmélete nem régi tudomány, James Watt (1736–1819) gőzgépének megjelenése és a pamutiparban az 1700-as években született jelentős újítások (1733 – önműködő vetélő, 1765 – 24 orsós fonógép) után alakult ki. A mechanizmusfogalmak kialakítása Franz Reuleaux (1829–1905) nevéhez fűződik.

- Forgattyús hajtómű és a sebességábrája a másodikos Mechanika könyvemben

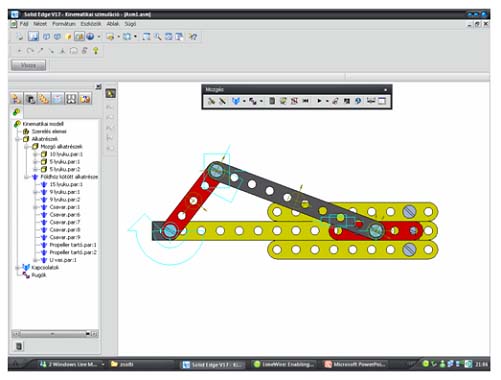

- Forgattyús hajtómű Meccano elemekből Solid Edge-ben



Az általam használt Solid Edge 3D modellező szoftver rendelkezik egy mozgásszimulációs modullal is, amelyben el lehet készíteni az összeszerelt gép, szerkezet mozgásszimulációját. A szimuláció készítés lényegében a helyesen alkalmazott kényszereken múlik.

A Solid Edge mozgásszimulációs moduljában található Intelligens Mozgáskészítő varázsló. Ebben lehet beállítani az összes szabadságfokra és kötésre vonatkozó kinematikai utasításokat; elmozdulás, körbefordulás (a koordináta tengelyek körül). Ez a kis párbeszéd ablak kínálja fel az animáció „avi” kiterjesztésben való rögzítését is, amennyiben az általunk megadott utasítássorozat tökéletesen működik.

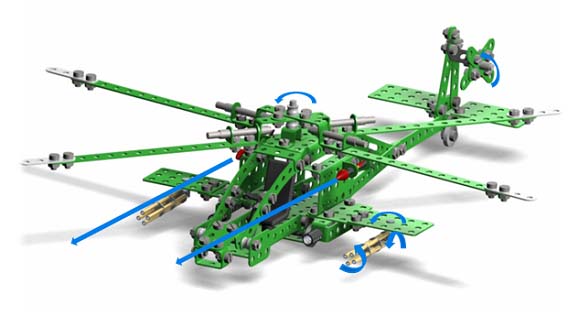

- Meccano Apache mozásterv



A mozgásokról animációkat készítettem amit a versenyen mutatok be.

A játéknak vége!

- Talaj előkészítő CAD modellje

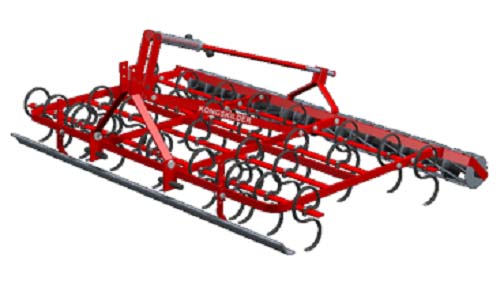

A meccano, mégis csak játék. Túlléptem rajta, és elkészítettem egy igazi munkagépet. Egy talaj előkészítőt, mely otthon is megtalálható. Azért készítettem el, mert agrár környezetben nőttem fel. Az elkészítése egy hetet vett igénybe.



- Nokia transzformersz mobil

Legfrissebb munkám ez a NOKIA mobiltelefon. Lényegében a mozgások miatt döntöttem úgy hogy elkészítem.
